Meine 3D Drucke

    Seit gestern bin ich nun auch wieder in die 3D-Druck Thematik reingerutscht. Kleinanzeigen sind schuld...


    Allerdings hab mir ich mit voller Absicht einen Resin-Drucker geholt, weil das Teil eh in der Werkstatt stehen soll und da so viel rumstinken kann wie es will. Die Größe der Objekte ist natürlich etwas begrenzt, aber der Detailgrad und die Festigkeit des Materials ist absolut bemerkenswert. Keine Rillen oder Treppchen in den gedruckten Flächen.



    Elegoo Mars 2 Plus heisst das Gerät, war quasi geschenkt... inclusive Resin und UV-Kammer.


    Einmal editiert, zuletzt von DX-Zwo ()

    DX-Zwo Hi , das klingt ja super viel Spaß mit dem Gerät 🙂

    Aber bei Resin klar extreme Details , Resin besitze ich ebenfalls.


    Aber punkto Festigkeit muss ich dich korrigieren , also vermutlich gibt es Resine die näher an fdm kommen aber die kosten dann halt keine 50€ da ist man schon bei 150-200€ meines Wissens nach und sowas wie abs ist dann jedoch nicht Vergleichbar mit Filament abs oder spritze gegossenes.


    Resin ist auch nicht groß hitzebeständig also das Standard zumindest.


    Aber probiere es vielleicht irre ich mich auch, kommt auch auf den jeweiligen Einsatz an 🙂 poete gerne mal ein paar deiner Ersatzteile dann hier in dem Bereich ☺️

    Modellbau ist halt richtig cool für optische Sachen wirklich perfekt , mechanische Sachen kann gehen , ich habe für einen Bekannten für den borgward Isabella TS auch ein knau gedruckt mit Resin für das dreieck Fenster , leide habe ich keinen Kontakt mehr zu ihm das er mir sagen könnte ob das teil heute noch in Schuss ist ...


    Aber teile gerne mehr von deinen drucken , interessiert mich alle mal


    Hab deine Gebäudemodelle gerade nochmal gesehen... Du scheinst ja eher real existierende Häuser nachzubilden, aber kennst du das komplette Ford-Autohaus Modell, das zum Download verfügbar ist?


    "Ford Dealership" oder so ähnlich...

    Einmal editiert, zuletzt von DX-Zwo ()

    Mal was Interesse halber gedruckt , könnte mir vorstellen so ein paar Oldies zu drucken , leider gibt's da groß nichts ...


    Also Escort, Cortina und Granada hatte ich schonmal rausgesucht.



    Den Druck hab ich ein bisschen verkackt (Verdünner zum reinigen ausprobiert, zu aggressiv).


    Aber zum Lacker ging‘s trotzdem. :laugh:




    Sorry für Spam in deinem Thread, passte nur gerade thematisch.

    Ja super nein passt doch perfekt , musstest du das Modell kaufen oder war das wo kostenfrei ?


    Sieht doch gut aus ☺️

    Sicher geht das aber da ist der Aufwand dann doch etwas höher , und auch die Zeit nicht immer passend ...


    Habt ihr denn cad und einen Drucker ?

    den Aufwand haben sich genug andere eigentlich schon gemacht, in massenhaft youtube Videos stelle ich gerade fest

    Zitat von OnkelB

    den Aufwand haben sich genug andere eigentlich schon gemacht, in massenhaft youtube Videos stelle ich gerade fest

    Ja auf Youtube gibt's echt viele Sachen , da kann selbst ich was lernen wenn ich eine bestimmte Sache machen möchte.


    Aber Grund Voraussetzungen ist eigentlich auch ein 3d Drucker das man es richtig ausleben kann erst konstruieren und dann das fertige in der Hand halten


    Bin grade dabei eine pizzaria die Räumlichkeiten zu Konstruieren , ein bekannter hat keine Lust mehr auf das ganze System und die Preis erhöhungen die er machen müsste weil es ihm auch langsam unangenehm wird für seine Kunden ständig erhöhen zu müssen ,und als Andenken mache ich ihn das Gebäude und seine Räumlichkeiten darin

    Und erneut für jemandem aus nem anderen forum ein rahmen erstellt , sehr seltsam was die bei Ford getrieben haben , wieviel verschiedene Spiegel gibt's denn da noch ? Die Füße der Spiegel sehen alle gleich aus aber die Größe des Glas und Gehäuse sind fast immer unterschiedlich ...


    Ganz leicht OT, weil kein 3D-Druck


    Die Dichtung des P7 Außenspiegels ist nach 54 Jahren endgültig zerbröselt.

    Lösungsmöglichkeiten

    1. ausmessen, nachkonstruieren, Dichtung mit 3D-Druck herstellen
    2. Gummiring oder -schlauch zurechtschneiden und einpassen
    3. Mit Thermoplast einmodellieren

    Lösung 1 war mir zu aufwändig, Lösung 2 hat nicht funktioniert.

    Die Wahl fiel also auf Lösung 3.

    Geeignetes Thermoplast hatte ich vorrätig, ebenso auch die Werkzeuge, um es zu verarbeiten, da ich damit hin und wieder Kunststoffteile repariere, die sich nicht nachbauen lassen oder bei denen ein Nachbau zu schwierig wäre.



    Zunächst habe ich genug Material in heißem Wasser aufgeweicht, die Masse dann mit einem Spatel herausgenommen und eine Wurst daraus geknetet.

    Die habe ich dann zwischen Glas und Rahmen gedrückt und gewartet, bis sie soweit abgekühlt war, dass sie der Feder, die von hinten gegen das Spiegelglas drückt, widerstehen konnte.

    In Abschnitten, die klein genug waren, so dass noch genug Masse das Glas hält, habe ich mit Heißluft die neue Dichtfläche erwärmt und mit einem Spatel glattgezogen.



    Das Ganze hat in kleinen Arbeitsschritten, da die Masse immer wieder abkühlen musste, bevor es mit dem nächsten Abschnitt weiterging, etwa eine Stunde gebraucht.

    Netto waren das keine 15 Minuten, und in den Pausen konnte ich dann eben etwas anderes machen.
    Kosten ca. 20 Ct.

    Das Ergebnis kann sich sehen lassen.



    Ich könnte jetzt den Kunststoff noch einmal oberflächlich erwärmen und mit einem nassen Finger schön glattziehen, aber ich bin auch so schon zufrieden und weiß nicht (habe das in einer solchen Anwendung ja zum ersten Mal gemacht) ob ich das Ergebnis vielleicht eher negativ beeinflusse.

    Fazit: Es muss nicht immer 3D-Druck sein, wenn es eine gute und zeitsparende Alternative gibt. Insbesondere bei Teilen, die man erst aufwändig nachkonstruieren müsste.

    Hallo danke für deine sehr lange und interessante Nachricht.


    Da hat jeder seine Meinung ich bin vom 3D Druck mehr überzeugt , da das Konstruieren Spaß macht und auch nicht groß Zeitaufwendig ist meiner Meinung nach. Aber man braucht das Gerät , muss wissen wie man vorgeht das sind alles Dinge die dazu kommen , da ist deine Lösung deutlich günstiger und schneller das stimmt. Was mich wundert , es ist eigentlich eine Feder verbaut die das Glas nach vorne drückt , diese scheinst du entnommen zu haben. Das Spiegelglas ist bei deiner Lösung eher eingeklebt als gesteckt mit dem Gegendruck des Glases.


    Aufwändig ist es für jemanden der weiß wie er es anstellt eher nicht.


    Ich würde wenn ich es selbst nicht könnte und jemanden wüsste der es mir macht auch zum 3D Druck greifen für die geringen Kosten und dann aber auch weis es hält das Material ist gut und die Optik ist identisch mit den original Teilen , aber wie gesagt jeder hat da seine Meinung zu muss nicht diskutiert werden.


    Ich finde deine Lösung top um es selbst zu machen ohne groß Aufwand , cool das du es hier geteilt hast aber auf lange Sicht würde ich der original Optik wegen das ganze auf einen echten Rahmen setzen .


    Ein ehemaliger karosseriebauer hat meinen Rahmen zerstört damals vor der 3d Geschichte , hat es mit silikon eingeklebt , über einige Zeit grade im Winter ist das Glas gebrochen und hier ein original zu finden war extrem aufwändig , kein Vorwurf das dies bei dir auch so wäre. Es wurde von ihm unprofessionell mit silikon eingeklebt sehr großer pfusch hat er da getrieben


    Fotos habe ich leider keine mehr von dieser Sauerei da damals ...


    Ergänzung eben gelesen du hast die Feder drin aber das Glas sitzt ziemlich tief im Gehäuse , da schätze ich dass das Glas auf lange Sicht springen wird da der Druck darauf zu groß ist , also nur so was ich auf den Fotos sehen kann sitzt das Glas ziemlich tief drin wenn da noch die Feder sitzt.

    Zitat von klanor

    Ganz leicht OT, weil kein 3D-Druck


    Die Dichtung des P7 Außenspiegels ist nach 54 Jahren endgültig zerbröselt.

    Lösungsmöglichkeiten

    1. ausmessen, nachkonstruieren, Dichtung mit 3D-Druck herstellen
    2. Gummiring oder -schlauch zurechtschneiden und einpassen
    3. Mit Thermoplast einmodellieren

    4. Einen O-Ring mit geeignetem Durchmesser einlegen

    @Knudsen73 Ja, bei Neukonstruktionen verwende ich auch gerne den Drucker, bzw. lasse durch Kollegen hier drucken. Bei diesem Einzelstück war mir das zuviel Aufwand.
    Die Feder ist übrigens weiterhin drin. Die wollte ich nicht rumfliegen haben oder wegwerfen. ;-)
    Da das Thermoplast nicht um die Spiegelkante herum geht, würde es ohne die sicher auch irgendwann klappern.

    Silikon kam für mich übrigens nicht infrage. Einen Grund hast du ja oben beschrieben.
    Ich könnte bei meiner Lösung das Thermoplast immer wieder erwärmen und das Spiegelglas ersetzen, wnn ich denn vorher die Kontur übertragen hätte - das hatte ich vor, dann aber vergessen.
    Hole ich vielleicht mal irgendwann nach.


    eisenmann Das hätte meiner Lösung 2 entsprochen, wäre aber mit Suchen und Beschaffen verbunden gewesen.
    Für sowas fehlt mir oft die Geduld. Insbesondere, wenn ich schon eine andere Lösung im Kopf habe. :-)

    Aktuelles Projekt für einen bekannten wegen Geschäftsaufgabe


    Zitat von klanor

    eisenmann Das hätte meiner Lösung 2 entsprochen, wäre aber mit Suchen und Beschaffen verbunden gewesen.
    Für sowas fehlt mir oft die Geduld. Insbesondere, wenn ich schon eine andere Lösung im Kopf habe. :-)

    Verrückt, das hab ich völlig überlesen :uglyrolleyes:

    Zitat von jawolf30

    klanor und eisenmann
    Nicht O-Ring (suchen) > die Lösung nennt sich : Silikonschnur

    War - soweit ich mich noch erinnere - ein Tipp von Bruno.

    Sogar in der passenden Farbe :thumbsup: Wobei schwarz auch gut kommt, wenn die Schnur schlank genug ist. Ich hatte übrigens jahrelang eine aufgeschnittene Telefonkabelumantelung in hellgrau um das Spiegelglas gestülpt. Das hielt und ging farblich auch.

    Zitat von eisenmann

    eine aufgeschnittene Telefonkabelumantelung in hellgrau um das Spiegelglas gestülpt

    Geil. Eine Idee ganz nach meinem Geschmack.

    Passt auch viel besser zu einem Oldtimer, als das ganze moderne Zeugs.

    Jetzt waren wir aber lag genug OT, oder?

    Zitat von OnkelB

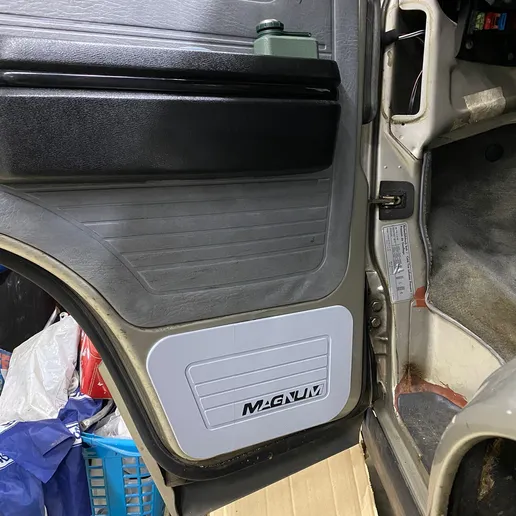

    sehr cool! beneide ich dich um dein können. eine passende abdeckung für den alternativen heizungskühler wäre noch eine sache. das ist ein ganz schön großes teil

    Das habe ich ja schon im Februar glaube ich gemacht die Abdeckung und hält einwandfrei bis 115grad Hitzebeständig


    Beste ,sauberste , originalste schönste Lösung ist entweder original Ford 😒 , oder eben 3D Druck , wenig Aufwand überschaubare Kosten und man lernt sogar was beim konstruieren, oder lässt es bei jemanden machen , denn alles können macht bekanntlich auch Kopfschmerzen...


    Alternativ die Vorschläge der Anderen hier, halte das aber nicht für eine Lösung eher für eine Notlösung , hatte ich vor dem 3D ebenfalls so gehandhabt mit einer Schnur🙂

    Zitat von Knudsen73

    Das habe ich ja schon im Februar glaube ich gemacht die Abdeckung und hält einwandfrei bis 115grad Hitzebeständig


    Könnten Sie mir bitte sagen, welchen Kunststoff Sie für hitzebeständige Ersatzteile verwenden?

    ABS oder ASA?

    Vielen Dank im Voraus.

    Zitat von alexlumex

    Könnten Sie mir bitte sagen, welchen Kunststoff Sie für hitzebeständige Ersatzteile verwenden?

    ABS oder ASA?

    Vielen Dank im Voraus.

    Pccf
